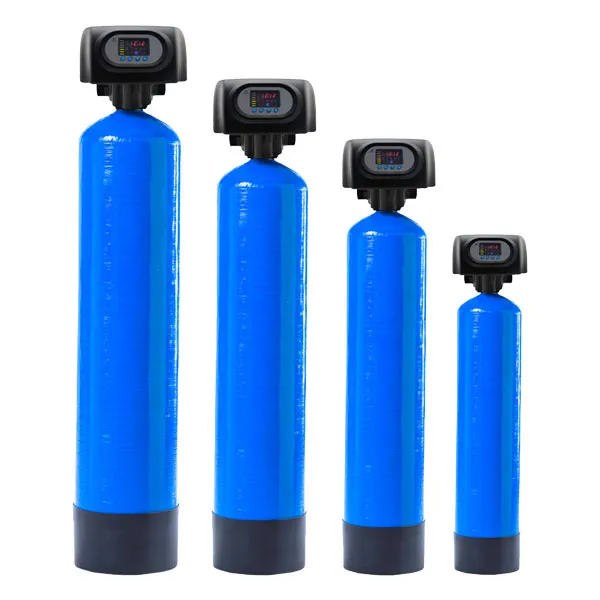

Kum Filtre - 21"x62" - 6.5m3/h - RX | Endüstriyel Ön Filtrasyon ve Proses Koruma
Kum Filtre - 21"x62" - 6.5m3/h - RX, endüstriyel tesislerde proses suyunu ve ekipmanları askıda katı maddelere karşı korumak için tasarlanmış yüksek dayanımlı bir filtrasyon ünitesidir. FRP (fiber takviyeli polyester) gövdesi sayesinde korozyona karşı güçlü bir yapı sunar; antrasit + kuartz medya kombinasyonu ile geniş partikül aralığında etkili tutma sağlar. Otomatik ters yıkama altyapısı, filtre yatağının tıkanmadan uzun süre stabil çalışmasına yardımcı olurken bakım sürelerini ve işletme maliyetlerini düşürür.
6.5 m3/h sınıfındaki debilerde doğru tasarım yapıldığında; pompalar, ısı değiştiriciler, nozullar, membran/RO sistemleri ve hassas proses ekipmanları için daha temiz su üreterek arıza riskini azaltır. Bağlantıya hazır kontrol yapısı ve IONet desteği ile uzaktan izleme ve alarm yönetimi gibi modern işletme ihtiyaçlarına uyum sağlar.
Teknik Veriler
| Kum Filtre - 21"x62" - 6.5m3/h - RX Teknik Verileri | |
|---|---|
| Model | FTX-21262-RX |
| Tank Boyutu | 21" x 62" (FRP gövde) |
| Nominal Servis Debisi | 4.47 m3/h (20 m/s yüzey hızı) |
| Maksimum Servis Debisi | 6.7 m3/h (30 m/s yüzey hızı) |
| Ürün Debi Sınıfı | 6.5 m3/h (uygulamaya göre projelendirme) |
| Ters Yıkama Debisi | 6.7 m3/h (saha koşullarına göre ayarlanır) |
| Medya Yapısı | Antrasit + Kuartz (çok katmanlı filtrasyon) |
| Antrasit Medya Hacmi | 85 L |
| Kuartz Medya Miktarı | 175 kg |
| Vana Bağlantı Çapı | 1¼" - 2" (vana tipine göre) |
| Çalışma Basıncı | 210 - 700 kPa |
| Yerleşim Ölçüleri | A: 2400 mm, B: 2100 mm, C: 725 mm, D: 1000 mm, E: 500 mm (yaklaşık) |
| Otomasyon | Tam otomatik ters yıkama; IONet ile izleme ve yönetim desteği |
Çalışma Prensibi ve Filtrasyon Performansı
Sistem, suyu filtre yatağından geçirerek askıda katı maddeleri tutar. Antrasit üst katmanda daha iri partikülleri ve organik yükleri karşılar; kuartz ise alt katmanda daha ince partiküllerin tutulmasına katkı sağlar. Bu yapı, tek tip kum yatağına göre daha dengeli basınç kaybı ve daha uzun servis süresi hedefler. Filtre yatağında biriken kir, otomatik ters yıkama ile yataktan uzaklaştırılır; böylece akış kapasitesi korunur.
Doğru tasarım için; giriş suyu bulanıklığı, TSS yükü, hedef çıkış kalitesi, servis yüzey hızı ve pompa kapasitesi birlikte değerlendirilmelidir. Ters yıkama debisi ve süresi, medya kaldırma oranına ve su sıcaklığına bağlı olarak optimize edilmelidir.
Nerelerde Kullanılır?
- RO ve membran sistemleri ön arıtımı: Kartuş filtre ömrünü uzatır, fouling riskini azaltır.
- Soğutma suyu ve eşanjör koruması: Tortu birikimini ve ısı transfer kayıplarını düşürür.
- Kazan besi suyu ön filtrasyonu: Askıda katıların downstream ekipmanlara taşınmasını azaltır.
- Proses suyu hazırlama: Üretim hattında stabil su kalitesi hedeflenen uygulamalar.
- Yeraltı suyu/şebeke suyu şartlandırma: Mevsimsel bulanıklık artışlarında güvenli ön filtrasyon.
Satın Alma için Öne Çıkan Avantajlar
FRP Gövde ile Korozyona Dayanım
Metal tanklara kıyasla korozyon riski düşük olduğundan; nemli ortamlar ve endüstriyel koşullarda uzun ömürlü bir çözüm sunar. Uygun işletme basıncında çalıştırıldığında servis sürekliliğini artırır.
Otomatik Ters Yıkama ile Düşük İşletme Maliyeti
Otomatik ters yıkama, operatör müdahalesini azaltır. Doğru ayarlanmış ters yıkama senaryosu; su tüketimini kontrol altında tutarken filtrasyon veriminin korunmasına yardımcı olur.
IONet Desteği ile İzlenebilir Operasyon
Bağlantıya hazır yapı sayesinde; bakım planlama, alarm takibi ve performans izleme süreçlerinde operasyonel görünürlük artar. Bu yaklaşım, plansız duruşların azaltılmasına katkı sağlar.
Kurulum ve İşletme Notları
- Hidrolik boyutlandırma: Hat çapları, vana seçimi ve pompa kapasitesi maksimum servis debisi ve ters yıkama ihtiyacına göre belirlenmelidir.
- Basınç kaybı takibi: Giriş-çıkış diferansiyel basıncı, ters yıkama tetikleme kriteri olarak kullanılmalıdır.
- Medya bakımı: Zamanla medya kirlenmesi/kanallanma görülebilir; periyodik kontrol ve gerektiğinde medya yenileme önerilir.
- Su sıcaklığı etkisi: Soğuk suda viskozite arttığı için ters yıkama performansı değişebilir; debi ve süre ayarları optimize edilmelidir.
Sıkça Sorulan Sorular
Bu kum filtrenin 6.5 m3/h debide çalışması için hangi kriterlere dikkat edilmelidir?
6.5 m3/h debide stabil çalışma için servis yüzey hızı, giriş suyu TSS/bulanıklık yükü, hat çapları ve pompa eğrisi birlikte değerlendirilmelidir. Maksimum debiye yaklaşırken basınç kaybı artabileceğinden diferansiyel basınç takibi yapılmalı ve ters yıkama periyotları buna göre ayarlanmalıdır.
Ters yıkama debisi neden sabit değil, uygulamaya göre değişiyor?
Ters yıkama debisi; medya tane boyutu, yatak yüksekliği, su sıcaklığı ve hedeflenen medya kaldırma oranına bağlıdır. Amaç, yatağı yeterli seviyede akışkanlaştırarak biriken kirin dışarı atılmasıdır. Bu nedenle sahada optimum ters yıkama debisi ve süresi devreye alma sırasında ayarlanmalıdır.
Antrasit + kuartz medya kullanmanın teknik faydası nedir?
Çok katmanlı yapı, farklı tane boyutları sayesinde yatağın daha verimli kullanılmasını sağlar. Antrasit üstte daha düşük yoğunlukla daha iri yükü karşılar; kuartz altta daha ince partiküllerin tutulmasına destek olur. Bu kombinasyon, tek katmanlı yatağa kıyasla daha dengeli basınç kaybı ve daha uzun servis aralığı sağlayabilir.
Çalışma basıncı aralığı 210–700 kPa ne anlama gelir, sistem güvenliği için nasıl yorumlanmalıdır?
Bu aralık, filtrenin güvenli işletim için tasarlandığı basınç bandını ifade eder. Projede hat basınçları, pompa kapatma basıncı ve olası su darbesi koşulları dikkate alınmalı; gerekiyorsa basınç düşürücü, çekvalf ve darbe önleyici ekipmanlarla sistem korunmalıdır.
