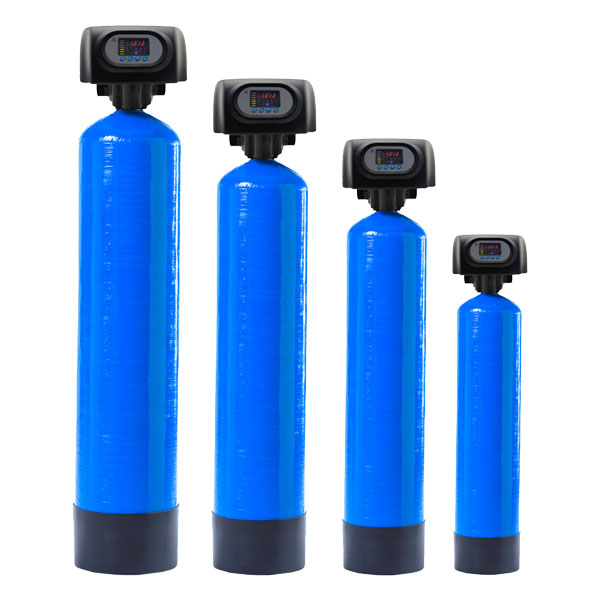

Kum Filtre - 42"x72" - 20m3/h - RX
Kum Filtre - 42"x72" - 20m3/h - RX, FRP (fiber takviyeli plastik) gövdesi ve Runxin otomasyon altyapısına uyumlu tasarımıyla endüstriyel arıtma ve proses hatlarında yüksek verimli partikül giderimi için geliştirilmiş tam otomatik bir filtrasyon çözümüdür. Nominal 20 m³/h servis debisi ile çalışırken, doğru ters yıkama rejimi ve çok katmanlı yatak kurgusu sayesinde filtrasyon kalitesini sürdürülebilir şekilde korur. Özellikle askıda katı madde (TSS) yükü olan hatlarda, downstream ekipmanların (membran, pompa, eşanjör, nozullar, enstrümantasyon) korunmasına yardımcı olarak bakım sıklığını ve duruş risklerini azaltır.
Öne Çıkan Avantajlar
- FRP gövde ile korozyon direnci: Nemli ve kimyasal etkilerin görülebildiği ortamlarda uzun servis ömrü.
- Runxin uyumlu otomasyon: Zaman veya diferansiyel basınca bağlı geri yıkama senaryolarına uygun işletim.
- Çok katmanlı filtre yatağı: Antrasit + kuvars kombinasyonu ile derin yatak filtrasyonu ve yüksek tutma kapasitesi.
- Verimli ters yıkama: Yatak kabarması ve kanal oluşumunu azaltmaya yönelik etkin temizleme, stabil basınç kaybı.
- Modüler ve servis dostu kurulum: Standart bağlantılarla hızlı montaj, bakımda parça erişim kolaylığı.
- Uzaktan izlemeye hazır yapı: IONet altyapısı ile izleme ve operasyon optimizasyonuna uygun tasarım.
Çalışma Prensibi ve Performans Beklentisi
Bu kum filtre sistemi, suyun filtre yatağından kontrollü hızda geçirilmesiyle partikülleri yatak içinde tutar. Servis süresince artan basınç kaybı belirli bir eşik değere ulaştığında ters yıkama devreye alınarak yatak kabartılır ve biriken katılar drenaja atılır. Doğru tasarlanmış ters yıkama debisi, yatağın ömrünü uzatır ve filtrasyon stabilitesini artırır. Prosesin askıda katı yüküne bağlı olarak uygun ön arıtım (ızgara, çökeltim, koagülasyon) ile birlikte kullanıldığında daha düşük işletme maliyeti elde edilir.
Teknik Veriler
| Kum Filtre - 42"x72" - 20m3/h - RX Teknik Verileri | |
|---|---|
| Model | FTX-4272-20RX |
| Tank ölçüsü | 42" x 72" (≈1067 mm x 1829 mm) |
| Gövde malzemesi | FRP gövde (korozyona dayanıklı) |
| Nominal servis debisi | 20 m³/h |
| Maksimum servis debisi | 24 m³/h |
| Ters yıkama debisi | 24 m³/h |
| Kontrol vanası bağlantısı | 2" Runxin uyumlu |
| Mineral dolumu | Antrasit 200 L, Kuvars 775 kg |
| Çalışma basıncı | 210 - 700 kPa |
| Çalışma sıcaklığı | 5 - 43 °C |
| Dağıtım ekipmanları | Kompozit/metal dağıtım ekipmanları |
| Yerleşim ölçüleri (şematik) | A: 6000 mm, B: 2900 mm, C: 1600 mm, D: 1000 mm, E: 500 mm |
Uygulama Alanları
- Endüstriyel proses suyu: Nozul tıkanmalarını ve ekipman aşınmasını azaltan ön filtrasyon.
- Soğutma suyu hatları: Eşanjör ve kule devrelerinde partikül kaynaklı verim kayıplarının düşürülmesi.
- Membran sistem ön arıtımı: RO/NF/UF öncesinde askıda katı yükünü azaltmaya yardımcı filtrasyon.
- Belediye ve altyapı uygulamaları: Ham su şartlandırma ve ön arıtım hatlarında stabil çalışmaya katkı.
- Geri kazanım ve yeniden kullanım: Proses suyu kalitesini iyileştirerek toplam su tüketimini azaltma hedefleri.
Neden Bu Ürün?
Kum Filtre - 42"x72" - 20m3/h - RX; yüksek debi kapasitesi, otomatik ters yıkama kontrolü ve çok katmanlı filtre yatağı ile işletmelerin filtrasyon süreçlerini standardize eder. Doğru seçilmiş vana otomasyonu ve ters yıkama rejimi, filtre yatağının performansını korurken servis sürelerini uzatır. Korozyona dayanıklı FRP gövde yapısı ise zorlu endüstriyel koşullarda güvenilir bir yatırım oluşturur.
Sıkça Sorulan Sorular
Servis debisi 20 m³/h iken 24 m³/h ters yıkama debisi neden gereklidir?
Ters yıkama sırasında amaç filtrasyon yapmak değil, filtre yatağını kabartarak biriken katıları yataktan söküp uzaklaştırmaktır. Bu nedenle ters yıkama debisi genellikle servis debisine yakın veya daha yüksek seçilir. 24 m³/h ters yıkama debisi, yatak kabarmasını destekleyerek kanal oluşumunu azaltır ve filtre performansının daha uzun süre stabil kalmasına yardımcı olur.
Antrasit + kuvars çok katmanlı yatak ne avantaj sağlar?
Antrasit daha düşük yoğunluklu ve daha iri taneli yapısıyla üst tabakada daha büyük partikülleri karşılar; kuvars ise alt tabakada daha ince partiküllerin tutulmasına katkı sağlar. Bu yapı, derin yatak filtrasyonu oluşturur ve tek tip kum yatağına göre daha yüksek tutma kapasitesi ile daha dengeli basınç kaybı davranışı sunabilir.
Filtre ne zaman ters yıkamaya alınmalıdır?
Uygulamada iki yöntem yaygındır: zaman kontrollü ters yıkama ve diferansiyel basınç kontrollü ters yıkama. Ham suyun askıda katı yükü değişkense diferansiyel basınç takibi daha doğru sonuç verir. Basınç kaybı artışı, filtrenin kir yükünü gösterir ve belirlenen eşik değerde ters yıkama başlatılarak filtrasyon kalitesi korunur.
FRP gövde endüstriyel şartlarda metal gövdeye göre ne kazandırır?
FRP gövde, korozyona karşı yüksek dayanım sağlayarak özellikle nemli ortamlar ve kimyasal etkilerin görülebildiği tesislerde kaplama ve pas önleme ihtiyacını azaltır. Bu da uzun vadede bakım maliyetlerini düşürmeye ve ekipman ömrünü uzatmaya yardımcı olur.
