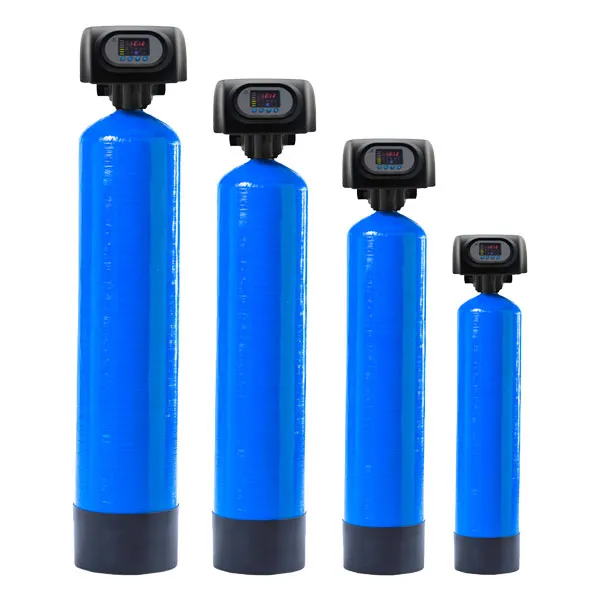

Kum Filtre - 24"x72" - 8.5m3/h - RX | Otomatik FRP Multimedya Filtrasyon
Kum Filtre - 24"x72" - 8.5m3/h - RX, proses suyu hatlarında askıda katı madde (TSS), bulanıklık ve partikül yükünü düşürmek için tasarlanmış, endüstriyel sınıf bir FRP gövdeli otomatik kum/antrasit filtre çözümüdür. 24"x72" tank ölçüsü (≈610 mm x ≈1830 mm) ve 8.5 m³/h nominal servis debisi ile küçük ve orta ölçekli üretim hatlarında; RO, ultrafiltrasyon, yumuşatma ve ısı değiştirici gibi ekipmanların önünde güvenilir bir ön arıtma adımı oluşturur.
FRP silindir yapı korozyona karşı yüksek dayanım sağlarken, Runxin uyumlu otomatik kontrol vanası ile ters yıkama (backwash) ve durulama adımları programlanabilir hale gelir. Optimize edilmiş antrasit/kuartz dolgu kombinasyonu, farklı tane boyutlarıyla derin yatak filtrasyonu oluşturarak hem daha yüksek kir tutma kapasitesi hem de daha stabil çıkış suyu kalitesi hedefler.
Teknik Veriler
| Kum Filtre - 24"x72" - 8.5m3/h - RX Teknik Verileri | |
|---|---|
| Model | FTX-2472-RX |
| Tank ölçüsü | 24" x 72" (≈610 mm x ≈1830 mm) |
| Servis debisi (nominal) | 8.5 m³/h |
| Maksimum debi (peak) | 12.0 m³/h |
| Ters yıkama debisi (önerilen) | 8.75 m³/h (tek tank) |
| Kontrol vanası | Runxin uyumlu otomatik vana |
| Giriş/Çıkış bağlantısı | 2" BSP (flanş adaptör opsiyonel) |
| Çalışma basıncı | 210 – 700 kPa |
| Çalışma sıcaklığı | 5°C – 43°C |
| Dolgu (örnek konfigürasyon) | Antrasit: 100 L / Kuartz: 225 kg |
| Yaklaşık dolu ağırlık | ≈450 kg |
| Uzaktan izleme | IONet desteği ile bağlantıya hazır |
Öne Çıkan Avantajlar
- Derin yatak filtrasyonu: Antrasit ve kuartz katmanları sayesinde daha yüksek kir tutma kapasitesi ve daha düşük çıkış bulanıklığı hedeflenir.
- Otomatik ters yıkama: Programlanabilir çevrimler ile operatör bağımlılığı azalır, filtrenin verimi daha uzun süre korunur.
- FRP gövde dayanımı: Korozyon riskinin yüksek olduğu endüstriyel ortamlarda uzun ömür ve düşük bakım maliyeti sağlar.
- 2" BSP bağlantı standardı: Sahada hızlı entegrasyon, uygun hidrolik kayıplarla kararlı işletme.
- Proses ekipmanı koruması: Membran, pompa, vana, nozül ve ısı değiştirici yüzeylerinde tıkanma/kirlenme riskini düşürmeye yardımcı olur.
Uygulama Alanları
- Endüstriyel proses suyu şartlandırma ve hat içi partikül giderimi
- RO/UF ön arıtma (membran kirlenmesini azaltmaya yönelik)
- Atıksu ön arıtma ve geri kazanım hatlarında ön filtrasyon
- Soğutma kulesi ve resirkülasyon hatlarında sirkülasyon suyu temizliği
- Depo dolum ve üretim hattı besleme suyu filtrasyonu
Kurulum ve İşletme Önerileri
En iyi filtrasyon performansı için servis debisinin 8.5 m³/h civarında tutulması, ani pik debilerde ise diferansiyel basınç ve çıkış suyu kalitesinin izlenmesi önerilir. Ters yıkama adımında 8.75 m³/h debi hedeflenmeli; geri yıkama süresi, ham su kirlilik yüküne ve sahadaki basınç koşullarına göre kontrol vanası üzerinden optimize edilmelidir. Çalışma koşullarının 210–700 kPa basınç ve 5°C–43°C sıcaklık aralığında olması, FRP gövde ve vana operasyonu açısından önemlidir.
Doğru dolgu seçimi ve tane dağılımı, filtrenin kir tutma kapasitesini ve ters yıkama verimini doğrudan etkiler. Bu nedenle ham su analizi (TSS, bulanıklık, demir/mangan varlığı gibi) ve hedeflenen çıkış kriterlerine göre dolgu katmanlarının sahaya uygun şekilde planlanması tavsiye edilir.
Sıkça Sorulan Sorular
Bu kum filtre hangi partikül boyutlarına kadar etkilidir?
Kum/antrasit multimedya filtreler, temel olarak askıda katı maddeleri ve bulanıklık oluşturan partikülleri azaltmak için kullanılır. Gerçek tutma performansı; dolgu tane boyutu, yatak yüksekliği, servis debisi ve ham su karakterine bağlıdır. Uygun tasarım ve doğru ters yıkama ile proses hatlarında stabil bir ön filtrasyon sağlanır ve membran/ekipman kirlenmesi azaltılabilir.
Ters yıkama debisi neden 8.75 m³/h ve daha yüksek ya da düşük olursa ne olur?
Ters yıkama debisi, filtrasyon yatağının yeterli düzeyde genleşmesini ve biriken kirin yataktan uzaklaştırılmasını sağlamak için seçilir. Düşük debide yatak yeterince açılmaz, kir yatak içinde kalır ve basınç kaybı hızlı artar. Aşırı yüksek debide ise dolgu sürüklenmesi, katman karışması ve uzun vadede filtrasyon veriminde düşüş riski oluşur. Bu nedenle önerilen debi ve programın sahaya göre ayarlanması kritik önemdedir.
2" BSP bağlantı ile sistemi nasıl doğru boyutlandırmalıyım?
Bağlantı çapı tek başına yeterli değildir; hat kayıpları, pompa eğrisi, servis debisi ve ters yıkama sırasında ihtiyaç duyulan anlık debi birlikte değerlendirilmelidir. Bu ürün için servis debisi 8.5 m³/h iken ters yıkamada 8.75 m³/h hedeflenir. Pompanın ters yıkama debisini, ilgili basınç kayıplarıyla birlikte sağlayabildiğinden emin olunmalı; gerekirse ters yıkama hattı ve drenaj kapasitesi ayrıca kontrol edilmelidir.
IONet desteği sahada ne kazandırır?
IONet bağlantısına hazır yapı; çalışma modları, rejenerasyon/ters yıkama zamanlamaları ve temel işletme parametrelerinin izlenebilirliğini artırmaya yönelik bir altyapıdır. Özellikle çoklu filtre bulunan sahalarda bakım planlamasını kolaylaştırır, arıza ve performans düşüşlerinin daha erken fark edilmesine yardımcı olur.
