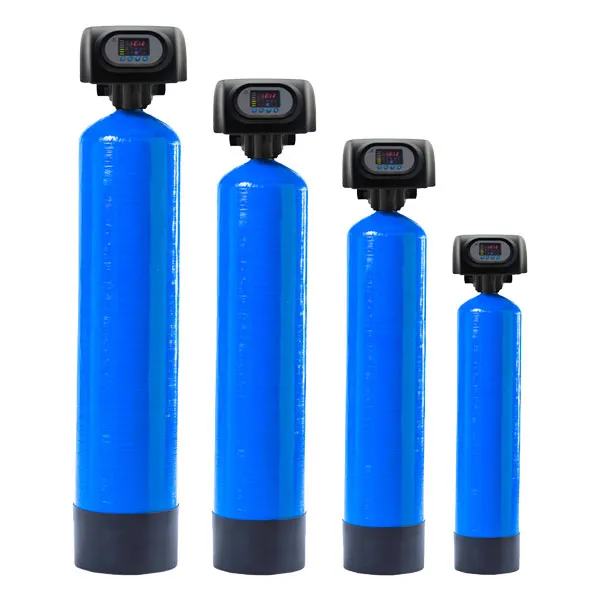

Kum Filtre - 16"x65" - 4m3/h - RX
Kum Filtre - 16"x65" - 4m3/h - RX, endüstriyel proses suyu hatlarında askıda katı madde (TSS), bulanıklık ve partikül yükünü düşürmek için tasarlanmış, Runxin tam otomatik vana ile uyumlu dikey FRP gövdeli bir filtrasyon çözümüdür. Katmanlı antrasit + kuvars medya yapısı; değişken tane boyutundaki partikülleri kademeli olarak tutarak daha stabil çıkış suyu kalitesi ve daha geç tıkanma karakteristiği sağlar. Bu sayede ters yıkama periyotları optimize edilir, işletme maliyetleri kontrol altında tutulur ve downstream ekipmanlar (RO membranları, yumuşatma reçineleri, ısı eşanjörleri, nozullar) daha uzun ömürlü çalışır.
Uygulama Amaçları ve Kullanım Alanları
- Ön arıtma: RO/UF sistemleri öncesi partikül yükünü azaltma, kartuş filtre tüketimini düşürme
- Proses suyu: Üretim hatlarında tortu ve askıda madde kontrolü
- Soğutma sistemleri: Eşanjör, kule ve hatlarda tıkanma riskini azaltma
- Genel endüstriyel kullanım: Mekanik filtrasyon ihtiyacı olan tüm tesisler
Teknik Tasarım ve Çalışma Prensibi
FRP (fiber takviyeli polyester) tank konstrüksiyonu korozyona dayanıklı yapısıyla uzun servis ömrü sunar. Filtrasyon yatağında üst katmanda bulunan antrasit daha kaba partikülleri karşılar; alt katmandaki kuvars ise daha ince partiküllerin tutulmasına yardımcı olur. Servis süresince basınç kaybı izlenerek ters yıkama ihtiyacı belirlenir. Önerilen ters yıkama debisi 3,9 m³/h olup yatağın kabartılmasıyla biriken partiküller drene edilir ve filtre performansı geri kazanılır.
Öne Çıkan Avantajlar
- 4,0 m³/h nominal debi: Küçük ve orta ölçekli proses hatları için dengeli kapasite
- Otomasyona uygun yapı: Runxin vana uyumluluğu ile zaman/ΔP bazlı otomatik rejenerasyon kurgularına elverişli
- Dayanıklı gövde: FRP malzeme ile korozyon riskinin azaltılması
- Verimli ters yıkama: Doğru debi ile kısa sürede yatak temizliği ve stabil filtrasyon
- IONet hazırlığı: Uygun altyapı ile izleme/entegrasyon senaryolarına hazır
Teknik Veriler
| Kum Filtre - 16"x65" - 4m3/h - RX Teknik Verileri | |
|---|---|
| Model | FTX-1665-RX |
| Tank Boyutu | 16" x 65" (≈406 x 1651 mm) |
| Nominal Servis Debisi | 4,0 m³/h |
| Maksimum Tasarım Debisi | 4,0 m³/h |
| Önerilen Ters Yıkama Debisi | 3,9 m³/h |
| Bağlantı Ölçüsü | 1 1/2" (≈38 mm), adaptör/dişli ile uyumlu |
| Dolgu Medyası | Katmanlı Antrasit + Kuvars |
| Antrasit Miktarı | 50 L |
| Kuvars Miktarı | 100 kg |
| Gövde Malzemesi | FRP (fiber takviyeli polyester) |
| Çalışma Basıncı | 210 - 700 kPa |
| Çalışma Sıcaklığı | 5 - 43 °C |
| Teknik Ölçüler | A: 2200 mm, B: 2000 mm, C: 725 mm, D: 500 mm, E: 500 mm |
| İzleme/Entegrasyon | IONet desteği ile bağlantıya hazır |
Montaj ve İşletme Notları
Saha kurulumunda giriş-çıkış hatlarında uygun vana grubu, ters yıkama drenaj hattı ve gerekirse by-pass hattı önerilir. Filtrasyon performansının sürdürülebilirliği için basınç kaybı takibi kritik olup, ters yıkama kararı zaman planı veya diferansiyel basınca göre otomatikleştirilebilir. Medya değişim periyodu; ham su kalitesi, günlük çalışma süresi ve ters yıkama etkinliğine bağlı olarak planlanmalıdır.
Sıkça Sorulan Sorular
Bu kum filtre hangi kirleticileri hedefler, çözünmüş maddeleri de giderir mi?
Bu ürün temel olarak askıda katı maddeleri, tortuyu ve bulanıklığı mekanik olarak tutmak için tasarlanmıştır. Çözünmüş tuzlar, iletkenlik veya sertlik gibi parametreler için tek başına yeterli değildir; bu tür hedefler için genellikle yumuşatma, aktif karbon, UF veya RO gibi ilave prosesler gerekir.
Ters yıkama debisi neden 3,9 m³/h ve yanlış seçilirse ne olur?
Önerilen 3,9 m³/h ters yıkama debisi, filtre yatağının yeterli seviyede kabarmasını sağlayarak biriken partiküllerin yataktan ayrılmasına yardımcı olur. Debi düşük kalırsa yatak yeterince açılmaz ve kir yükü tam atılamaz; debi fazla olursa medya kaçışı, yatak bozulması ve verim kaybı görülebilir. Sahada su sıcaklığı ve drenaj koşullarına göre ince ayar gerekebilir.
Runxin vana ile otomatik çalışmada hangi kontrol senaryoları uygulanabilir?
Runxin uyumlu otomatik çalışmada tipik olarak zaman kontrollü (vardiya/gün bazlı) veya diferansiyel basınç kontrollü ters yıkama senaryoları uygulanır. Partikül yükü değişken olan hatlarda diferansiyel basınç yaklaşımı daha stabil performans sağlar; düzenli ve öngörülebilir kir yükünde zaman kontrollü rejim pratik bir işletme sunar.
Medya (antrasit ve kuvars) ne zaman değiştirilmelidir?
Medya değişimi; ters yıkamaya rağmen kalıcı basınç kaybı artışı, çıkış suyu bulanıklığında yükselme, yatakta kanal oluşumu veya medya tane yapısında bozulma gözlendiğinde planlanmalıdır. Ham su kalitesi ve işletme disiplinine bağlı olarak periyodik kontrol önerilir; gerektiğinde medya yenileme ile filtre performansı ilk günkü seviyeye yaklaştırılabilir.
